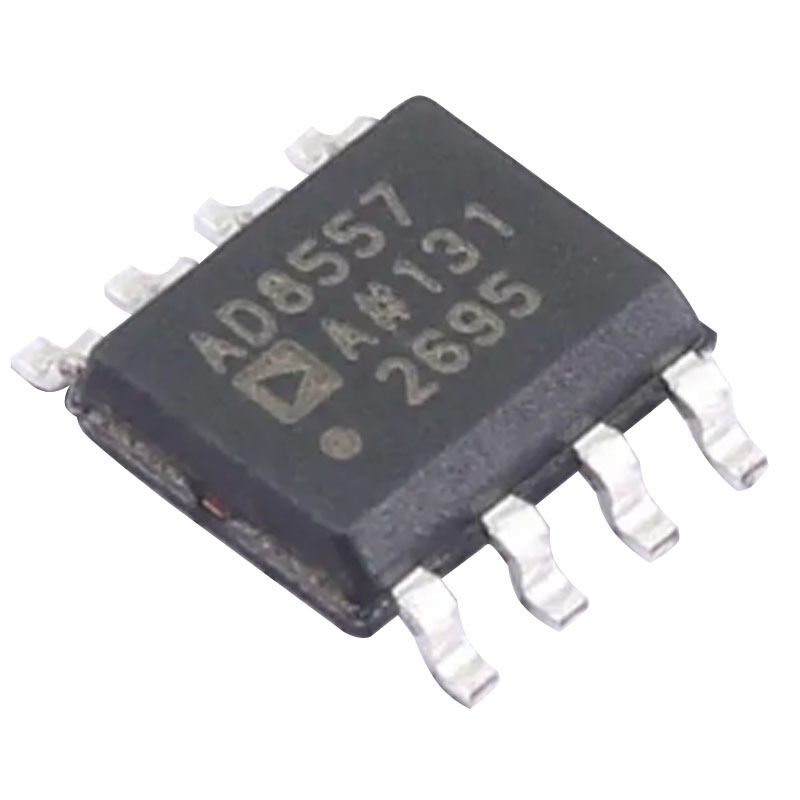

AD8557ARZ-REEL7 डिजिटल प्रोग्राम करने योग्य सेंसर सिग्नल एम्पलीफायर

AD8557 एक शून्य-ड्रिफ्ट सेंसर सिग्नल एम्पलीफायर है जिसमें डिजिटल रूप से प्रोग्राम करने योग्य लाभ और आउटपुट ऑफसेट क्षमताएं हैं।यह एम्पलीफायर आसानी से और सटीक रूप से परिभाषित आउटपुट वोल्टेज रेंज में चर दबाव सेंसर और तनाव पुल आउटपुट परिवर्तित करने के लिए बनाया गया है, जबकि कई अन्य अंतर या एकल-अंत सेंसर आउटपुट को भी सटीक रूप से बढ़ाता है।AD8557 एक कॉम्पैक्ट पैकेज के भीतर एक सटीक और लचीला संकेत प्रसंस्करण समाधान प्रदान करता है28 से 1300 तक की विस्तृत सीमा में सीरियल डेटा इंटरफेस के माध्यम से लाभ को डिजिटल रूप से प्रोग्राम किया जा सकता है।लाभ समायोजन को स्थायी रूप से विश्वसनीय पॉलीसिलिकॉन फ्यूज तकनीक का उपयोग करके प्रोग्राम करने से पहले सर्किट में पूरी तरह से अनुकरण किया जाता है. आउटपुट ऑफसेट वोल्टेज इसी तरह डिजिटल रूप से प्रोग्राम करने योग्य और आपूर्ति वोल्टेज के आनुपातिक है। इसके असाधारण रूप से कम इनपुट ऑफसेट वोल्टेज के अलावा, इनपुट ऑफसेट वोल्टेज बहाव,और अत्यंत उच्च सीसी और एसी सामान्य मोड अस्वीकृति अनुपात (सीएमआरआर), AD8557 में इनपुट पिन पर एक पुल-अप करंट स्रोत और VCLAMP पिन पर एक पुल-डाउन करंट स्रोत शामिल है।एक बाहरी संदर्भ वोल्टेज के माध्यम से आउटपुट क्लैंपिंग AD8557 को सुरक्षित और सटीक रूप से कम वोल्टेज एनालॉग-टू-डिजिटल कन्वर्टर्स (ADCs) को चलाने में सक्षम बनाता है. जब एक एडीसी के साथ उपयोग किया जाता है जो संदर्भ के समान आपूर्ति साझा करता है, तो सिस्टम सटीकता सामान्य आपूर्ति वोल्टेज परिवर्तनों से प्रभावित नहीं होती है। आउटपुट ऑफसेट वोल्टेज समायोजन संकल्प 0 से बेहतर है।वीडीडी और वीएसएस के बीच के अंतर का 4%. लाभ और ऑफसेट समायोजन के बाद लक्ज़रिंग फाइन-ट्यूनिंग आगे क्षेत्र विश्वसनीयता सुनिश्चित करती है। AD8557 -40 °C से +125 °C के तापमान सीमा पर काम करता है।इस उपकरण को एक एकल आपूर्ति वोल्टेज से संचालित किया जाता है 2.7 वी से 5.5 वी तक और 8 पिन SOIC और 4 मिमी × 4 मिमी, 16 पिन LFCSP पैकेज में उपलब्ध है।

उत्पाद की विशेषताएं

अल्ट्रा-लो ऑफसेट वोल्टेजः अधिकतम 12 μV पूरे तापमान रेंज में
अल्ट्रा-लो इनपुट ऑफसेट वोल्टेज बहावः अधिकतम 65 एनवी/°C
उच्च सामान्य-मोड अस्वीकृति अनुपातः न्यूनतम 96 डीबी
डिजिटल रूप से प्रोग्राम करने योग्य लाभ और आउटपुट ऑफसेट वोल्टेज
लाभ सीमा 28 से 1300 तक
ऑटोमोबाइल अनुप्रयोग आवश्यकताओं के अनुरूप
सिंगल-बस सीरियल इंटरफेस
किसी भी क्षमता भार के साथ स्थिर
एसओआईसी और एलएफसीएसपी पैकेज
ऑपरेटिंग वोल्टेज रेंज 2.7V से 5.5V तक

आवेदन

ऑटोमोबाइल सेंसर
दबाव और स्थिति सेंसर
परिशुद्धता वर्तमान संवेदन
थर्मोकपल एम्पलीफायर
औद्योगिक तराजू
तन्यता मापक
