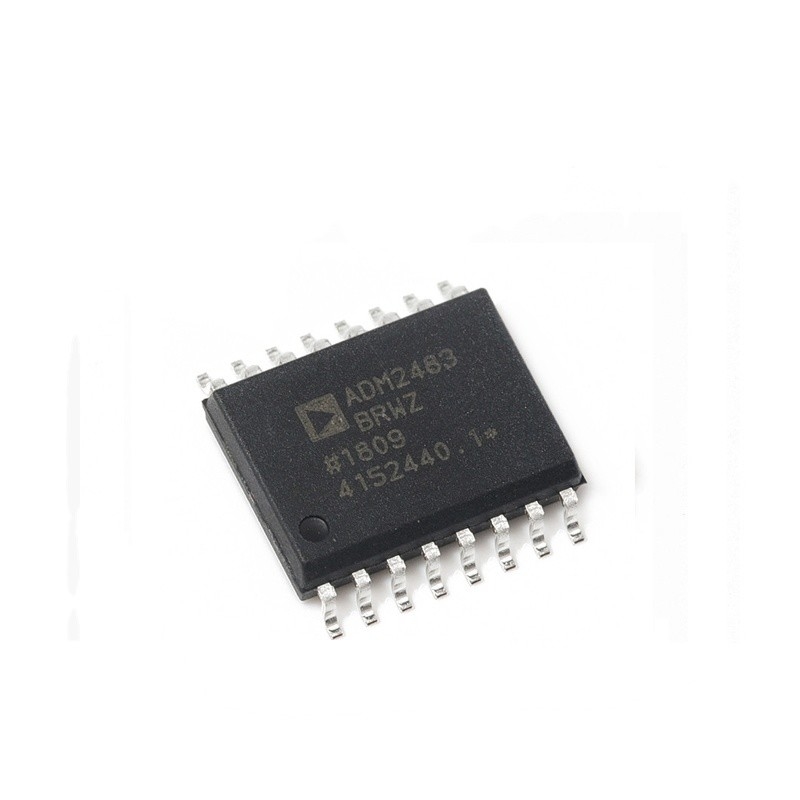

ADM2483 अंतर बस ट्रांससीवर एक एकीकृत, गैल्वानिक रूप से अलग घटक है जो संतुलित, बहु-बिंदु बस ट्रांसमिशन लाइनों पर द्विदिशात्मक डेटा संचार के लिए डिज़ाइन किया गया है।यह ANSI EIA/TIA-485-A और ISO 8482 के अनुरूप है: 1987(E). एनालॉग डिवाइस ¢ आईकूपलर तकनीक का उपयोग करते हुए, ADM2483 एक एकल पैकेज में एक 3-चैनल अलगावकर्ता, एक तीन-राज्य अंतर लाइन ड्राइवर और एक अंतर इनपुट रिसीवर को जोड़ती है।डिवाइस के तर्क पक्ष या तो एक 5 वी या 3 वी आपूर्ति के साथ संचालित है, और बस पक्ष केवल एक 5 वी आपूर्ति का उपयोग करता है। एडीएम 2483 को गलत तरीके से समाप्त किए गए ट्रांसमिशन लाइनों के साथ प्रतिबिंब को कम करने के लिए स्लीव-सीमित किया गया है। नियंत्रित स्लीव दर डेटा दर को 500 केबीपीएस तक सीमित करती है।डिवाइस का इनपुट प्रतिबाधा 96 kΩ हैइस बस में 256 ट्रांससीवर हो सकते हैं। इसके ड्राइवर में एक सक्रिय-उच्च सक्षम सुविधा है।ड्राइवर अंतर आउटपुट और रिसीवर अंतर इनपुट एक अंतर I / O बंदरगाह बनाने के लिए आंतरिक रूप से जुड़े हुए हैं. जब चालक अक्षम है या जब VDD1 या VDD2 = 0 V, यह बस पर न्यूनतम भार लगाता है। एक सक्रिय उच्च रिसीवर अक्षम सुविधा,जो प्राप्त आउटपुट को उच्च प्रतिबाधा स्थिति में प्रवेश करने का कारण बनता हैरिसीवर इनपुट में एक वास्तविक विफलता-सुरक्षित सुविधा है जो इनपुट खुले या शॉर्टकट होने पर एक तर्क-उच्च रिसीवर आउटपुट स्तर सुनिश्चित करती है।यह गारंटी देता है कि रिसीवर आउटपुट संचार शुरू होने से पहले और संचार समाप्त होने के बिंदु पर एक ज्ञात स्थिति में हैं.
