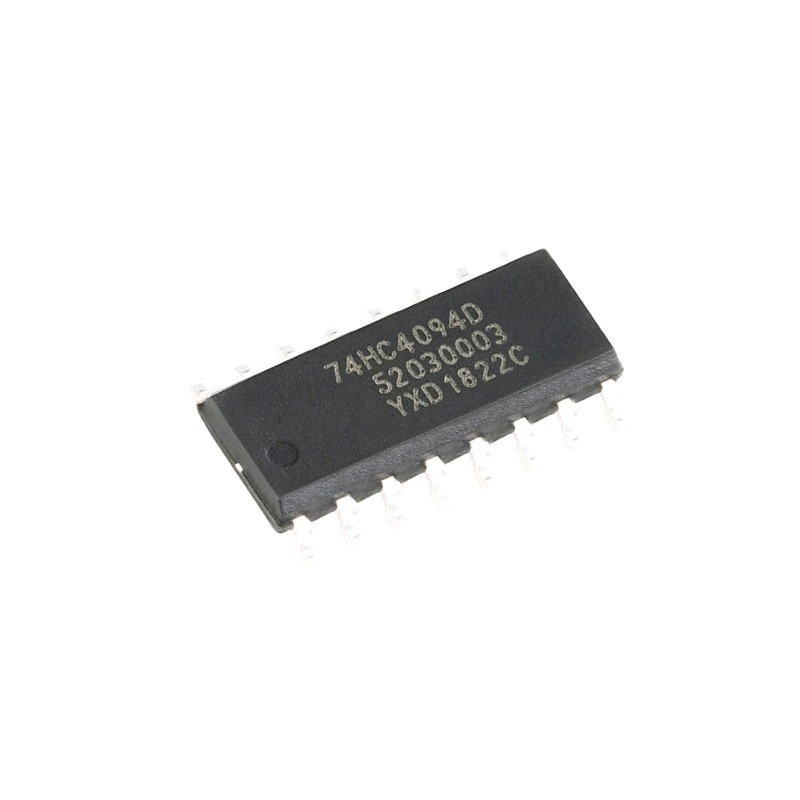

74HC4094; 74HCT4094 एक 8-बिट सीरियल-इन/सीरियल या पैरेलल-आउट शिफ्ट रजिस्टर है जिसमें एक स्टोरेज रजिस्टर और 3-स्टेट आउटपुट हैं।
शिफ्ट और स्टोरेज रजिस्टर दोनों में अलग-अलग क्लॉक हैं। डिवाइस में एक सीरियल इनपुट (डी) और दो सीरियल आउटपुट (क्यूएस1 और
क्यूएस2) कैस्केडिंग को सक्षम करने के लिए। डेटा सीपी इनपुट के लो-टू-हाई ट्रांज़िशन पर शिफ्ट होता है। डेटा क्यूएस1 पर सीपी इनपुट के लो-टू-हाई ट्रांज़िशन पर उपलब्ध है ताकि क्लॉक एज तेज होने पर कैस्केडिंग की अनुमति मिल सके। सीपी इनपुट के अगले हाई-टू-लो ट्रांज़िशन पर क्यूएस2 पर समान डेटा उपलब्ध है ताकि क्लॉक एज धीमे होने पर कैस्केडिंग की अनुमति मिल सके। शिफ्ट रजिस्टर में डेटा स्टोरेज रजिस्टर में स्थानांतरित हो जाता है जब एसटीआर इनपुट हाई होता है। स्टोरेज रजिस्टर में डेटा आउटपुट पर दिखाई देता है जब भी आउटपुट इनेबल इनपुट (ओई) हाई होता है। ओई पर एक लो आउटपुट को उच्च-प्रतिबाधा ऑफ-स्टेट मान लेने का कारण बनता है। ओई इनपुट का संचालन रजिस्टरों की स्थिति को प्रभावित नहीं करता है। इनपुट में क्लैंप डायोड शामिल हैं। यह वीसीसी से अधिक वोल्टेज पर इनपुट को इंटरफेस करने के लिए करंट लिमिटिंग रेसिस्टर्स का उपयोग सक्षम करता है।
